Staffa rotante senza corsa di rotazione NG

Sistemi di bloccaggio - CAMAR S.p.A.

La staffa rotante senza corsa di rotazione con attacco a flangia in alto rotonda di seconda generazione sostituisce il precedente modello B18806.

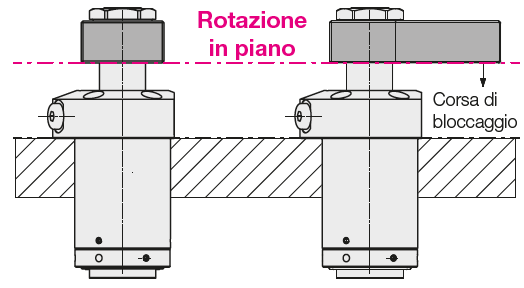

Esempio di rotazione in piano della staffa, per limitare il consumo di spazioQuesta serie di staffe rappresenta un perfezionamento delle staffe rotanti Roemheld con lo scopo di migliorare la sicurezza dei processi operativi con sistemi di bloccaggio robusti e affidabili. In questa versione senza corsa di rotazione la staffetta di bloccaggio ruota su di un piano e permette così il bloccaggio dei pezzi in nicchie o cavità ristrette, anche di poco più alte della staffetta stessa, quindi difficilmente accessibili.
La staffa rotante senza corsa di rotazione è un cilindro a trazione a doppio effetto, nel quale una parte della corsa del pistone viene utilizzata per far ruotare lo stelo stesso senza una corsa assiale. Tutte le altre staffe rotanti in gamma richiedono invece alcuni millimetri di corsa verticale per completare la rotazione.
I principali vantaggi della staffa rotante senza corsa di rotazione sono quindi:
● Forma compatta, che permette l'incasso
● Meccanica di nuova generazione, per ridurre al massimo gli ingombri verticali
● Collegamento tramite raccordi o O-ring
● Tempo di bloccaggio o sbloccaggio breve
● Inserimento in nicchie ristrette
● Raschiatore metallico per la protezione dei trucioli
● Numerosissime possibilità di personalizzazione
Caratteristiche:
● Corsa di rotazione 0 mm
● Corsa di bloccaggio da 8 a 25 mm
● Forza nominale di bloccaggio (350 bar) da 5,3 a 23,6 kN
