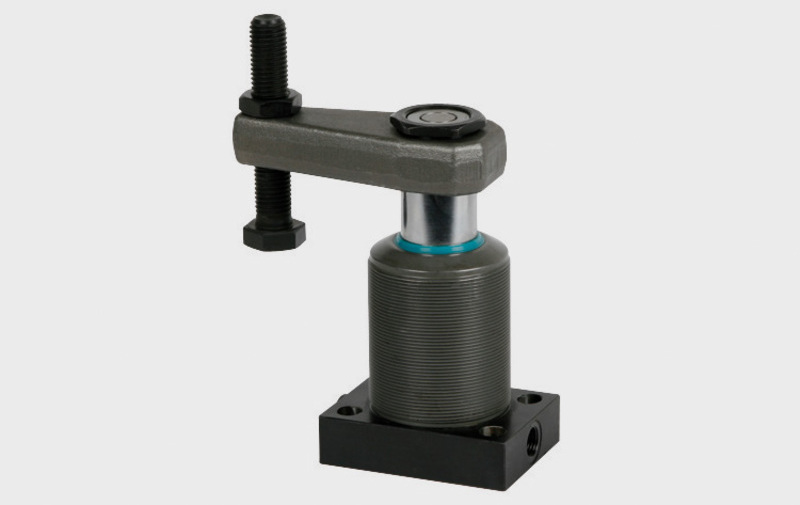

Staffa rotante filettata con flangia in basso

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 11-2018


Staffa rotante con sicurezza contro i sovraccarichi, flangia in basso e raccordi filettati, a semplice e doppio effetto.
Pressione massima di esercizio 500 bar.
Caratteristiche:
● Diametro pistone da 38 a 78 mm
● Corsa di rotazione da 8 a 13 mm
● Corsa di bloccaggio da 11 a 50 mm
● Forza nominale di bloccaggio, semplice effetto (500 bar) da 8,4 a 55,8 kN
● Forza nominale di bloccaggio, doppio effetto (500 bar) da 8,83 a 57,6 kN
Vantaggi:
● 4 grandezze disponibili con 3 valori della corsa
● Fissaggio con flangia in basso oppure con filettatura
● Raccordi per tubi oppure canali forati
● Funzione a semplice o a doppio effetto
● Raschiatore FKM di serie
● Raschiatore metallico opzionale
● Differenti staffette come accessorio
