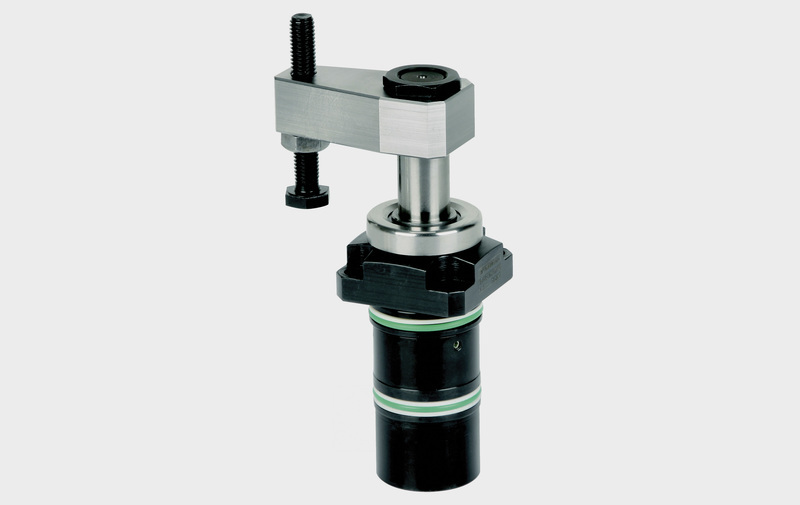

Staffa rotante compatta, forza elevata, incasso, controllo posizione - versione 350 bar

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 04-2018


Staffa rotante con meccanismo di rotazione rinforzato, versione a incasso, controllo di posizione opzionale, a doppio effetto. Pressione massima di esercizio 350 bar.

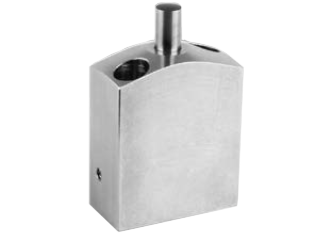

Il controllo opzionale di posizione avviene tramite un perno esteso in acciaio inox, azionato dalla staffetta di bloccaggio. Tale sistema è selezionabile con 2 campi di intervento (2-9 o 2-10 mm) e può essere impiegato anche in soluzioni custom del Cliente.Controllo di posizione pneumatico
Caratteristiche:
● Diametro pistone da 23 a 45 mm
● Corsa di rotazione da 11 a 21 mm
● Corsa di bloccaggio da 12 a 15 mm
● Forza nominale di bloccaggio (350 bar) da 7,5 a 27,5 kN
Vantaggi:
● Disponibile in 4 Grandezze
● Versione compatta senza coperchio di base
● Dimensioni della flangia ridotte
● Elevata forza di bloccaggio anche a bassa pressione
● Meccanismo di rotazione rinforzato
● Insensibilità a portate elevate
● Indexaggio della staffetta in posizione predeterminata
● Angolo di rotazione speciale realizzabile in modo semplice
● Raschiatore FKM di serie
● Raschiatore metallico opzionale
● Posizione di montaggio a piacere
● Elevata velocità di bloccaggio
