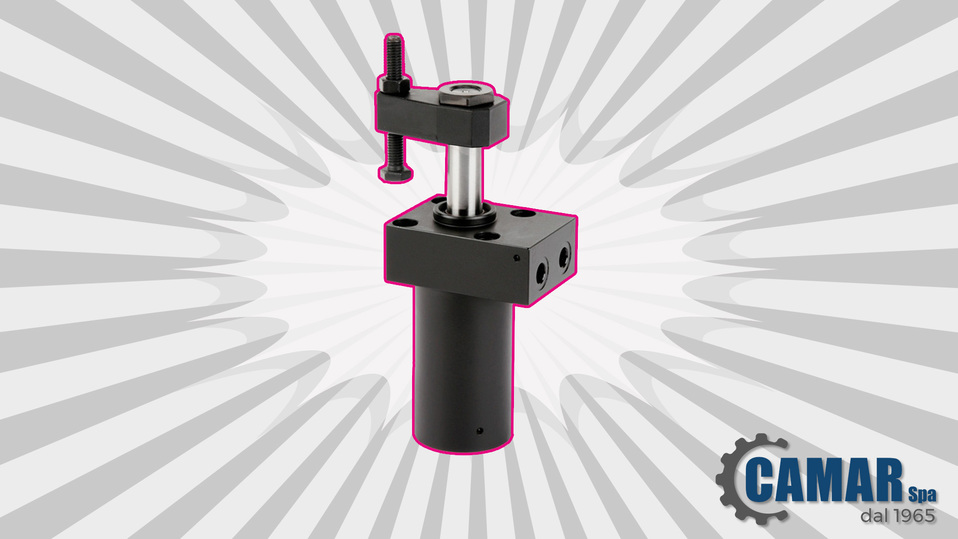

Staffa rotante con meccanismo di rotazione rinforzato ROEMHELD B1853, flangia in alto, controllo opzionale della posizione, a doppio effetto. Per le altre 4 grandezze riferirsi alla tabella ROEMHELD B18350.
Pressione massima di esercizio 350 bar.
Il controllo opzionale di posizione avviene tramite una valvola pneumatica filettata, azionata dalla staffetta di bloccaggio. Questa valvola è selezionabile con 2 campi di intervento (2-9 o 2-10 mm) e può essere impiegata anche in soluzioni custom del Cliente.
Tutte le staffe rotanti con flangia in alto possono essere dotate di regolatore di flusso filettato, collegabile direttamente ai raccordi filettati di mandata o ritorno, utilizzando le connessioni con O-ring per l’alimentazione.
Caratteristiche:
- Stelo pistone da 40 mm
- Corsa di rotazione 24 mm
- Corsa di bloccaggio 15 mm
- Forza nominale di bloccaggio 39,1 kN a 350 bar
Vantaggi:
- Disponibile in 1 grandezza per le altre 4 grandezze riferirsi alla tabella B18350
- Forma compatta in parte ad incasso
- Elevata forza di bloccaggio anche con bassa pressione
- Meccanismo di rotazione rinforzato
- Insensibilità alle portate elevate
- Indexaggio della staffetta in posizione predeterminata
- Angolo di rotazione speciale realizzabile in modo semplice
- Raschiatore FKM di serie
- Raschiatore metallico opzionale
- Lamature per viti ricopribili
- Controllo di posizione disponibile in 6 varianti
- Raccordi pneumatici ed idraulici integrati nella flangia
- Posizione di montaggio a piacere
- Forza di bloccaggio elevata di 39,5 kN a 350 bar
- Possibilità di montaggio di regolatore di flusso filettato
