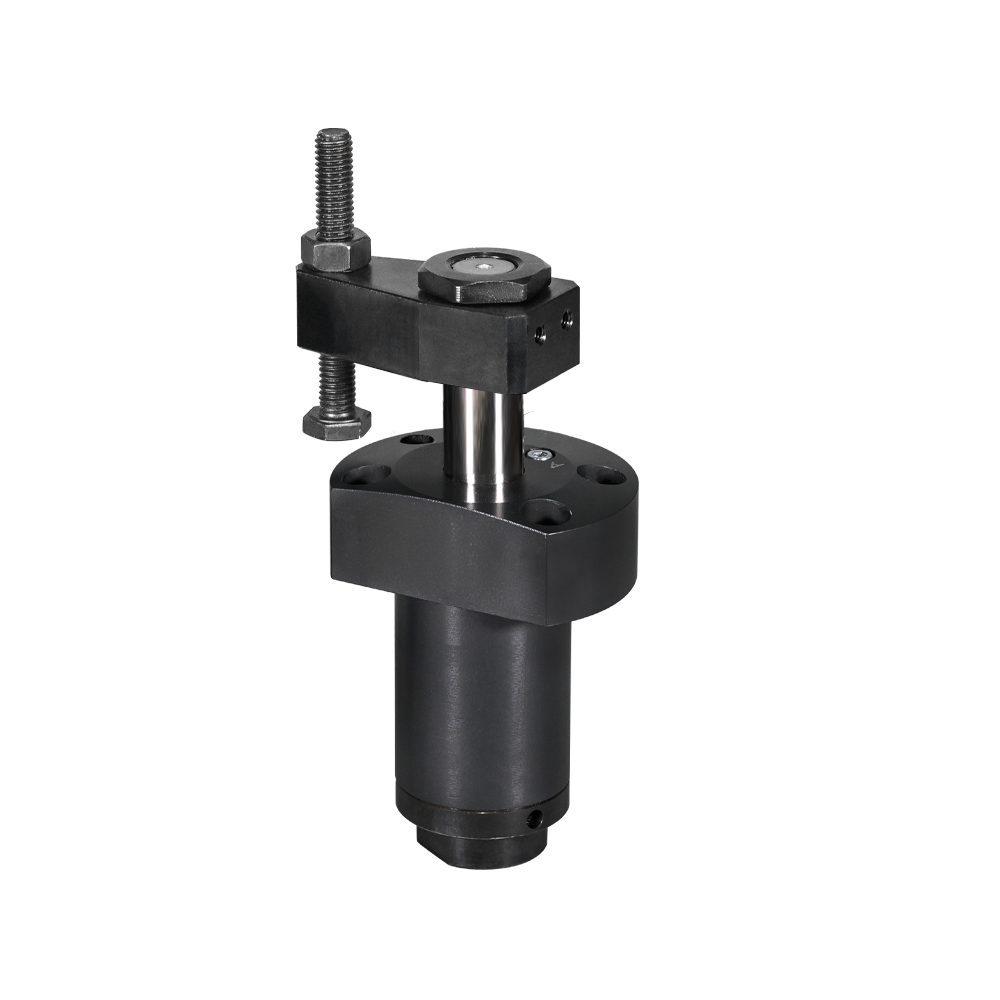

La staffa rotante senza corsa di rotazione NG ROEMHELD B18807 con flangia in alto rotonda di seconda generazione sostituisce il precedente modello B18806.
- Questa serie di staffe rappresenta un perfezionamento delle staffe rotanti Roemheld con lo scopo di migliorare la sicurezza dei processi operativi con sistemi di bloccaggio robusti e affidabili.

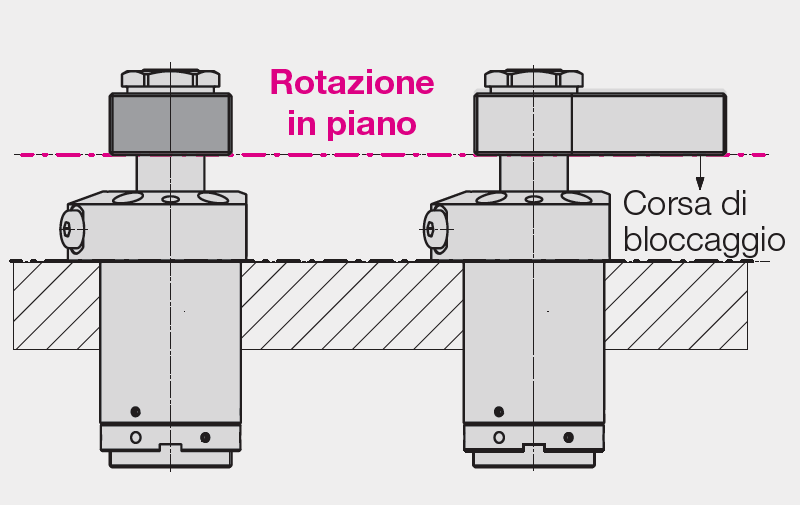

- In questa versione senza corsa di rotazione la staffetta di bloccaggio ruota su di un piano e permette così il bloccaggio dei pezzi in nicchie o cavità ristrette, anche di poco più alte della staffetta stessa, quindi difficilmente accessibili.
- La staffa rotante senza corsa di rotazione è un cilindro a trazione a doppio effetto, nel quale una parte della corsa del pistone viene utilizzata per far ruotare lo stelo stesso senza una corsa assiale.
- Tutte le altre staffe rotanti della gamma ROEMHELD richiedono invece alcuni millimetri di corsa verticale per effettuare la rotazione.
Vantaggi:
- Forma compatta, che permette l’incasso

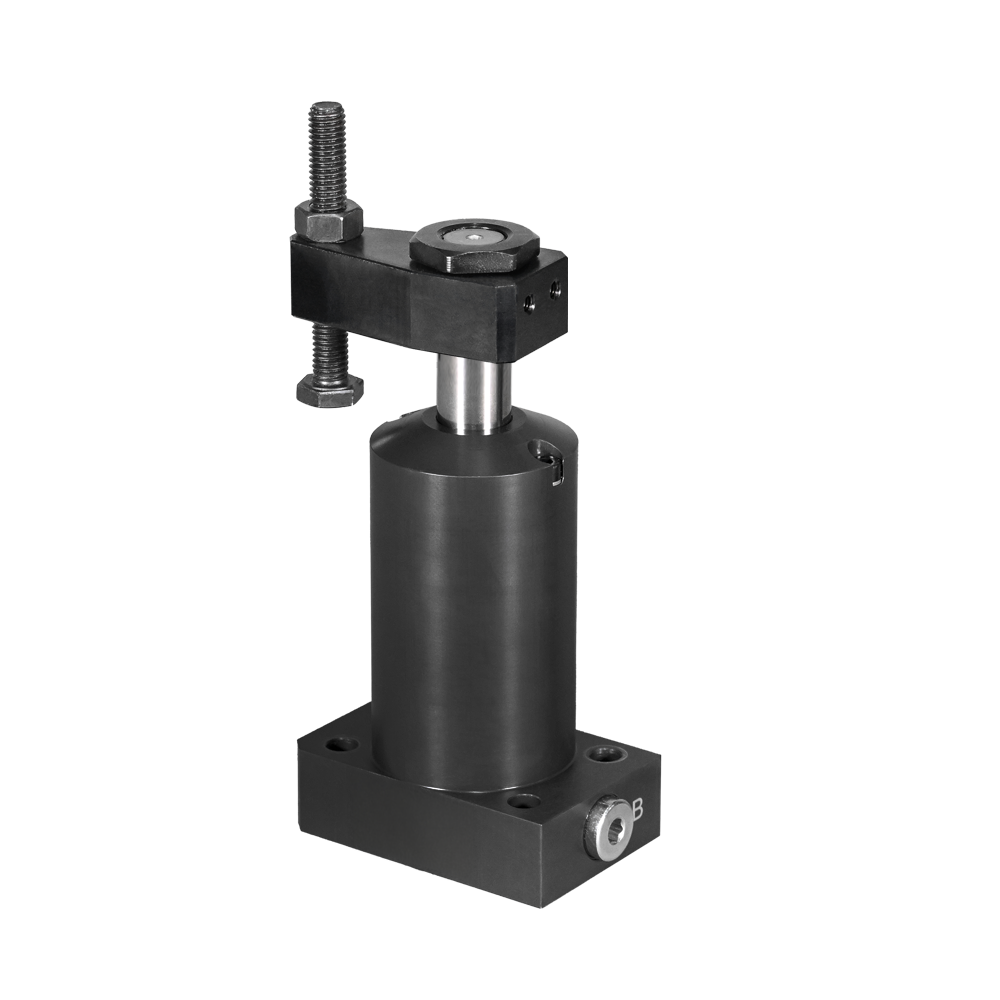

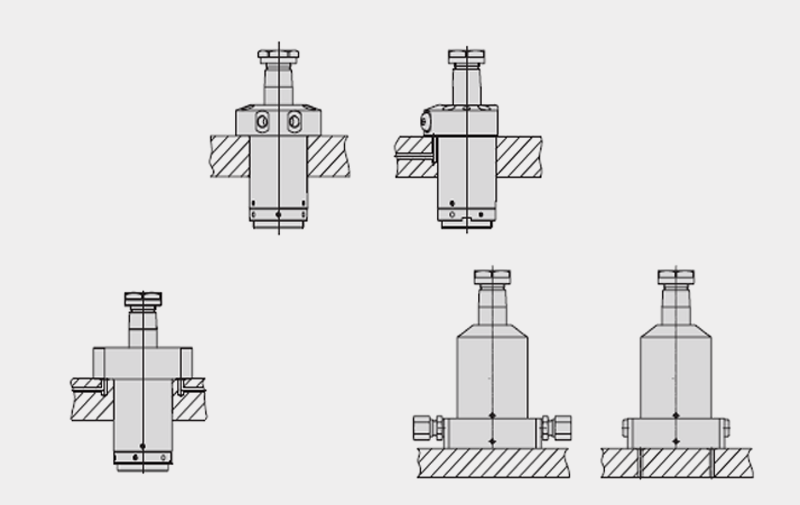

- Possibilità di montaggio con flangia in basso o in alto
- Meccanica di nuova generazione, per ridurre al massimo gli ingombri verticali
- Collegamento tramite raccordi o O-ring
- Tempo di bloccaggio o sbloccaggio breve
- Inserimento in nicchie ristrette
- Raschiatore metallico per la protezione dei trucioli
- Numerosissime possibilità di personalizzazione
Caratteristiche:
- Corsa di rotazione 0 mm
- Corsa di bloccaggio da 8 a 25 mm
- Forza nominale di bloccaggio (250 bar) da 5,3 a 23,6 kN
