Staffa rotante con corsa di rotazione nulla

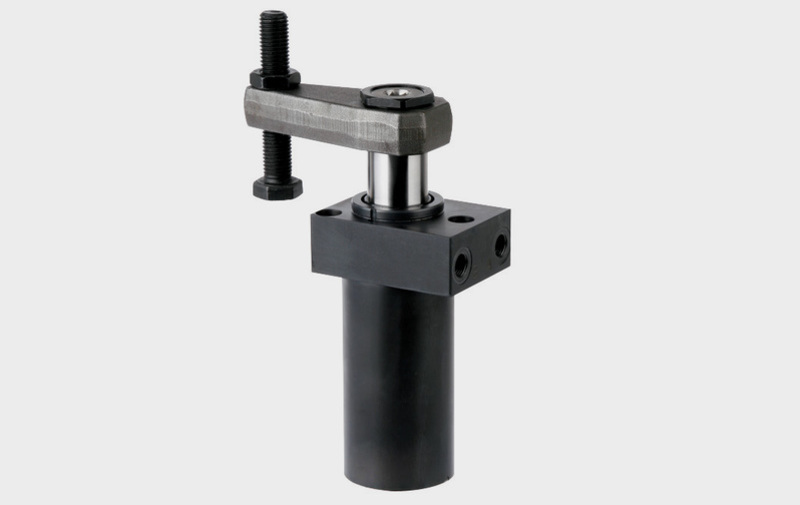

La staffa rotante senza corsa di rotazione viene proposta nella versione con attacco a flangia in alto. Può disporre di uno stelo opzionale per controllo posizione. La staffa è realizzata con il meccanismo di rotazione rinforzato, a doppio effetto, per una pressione massima di esercizio 350 bar.
Questa serie di staffe rappresenta un perfezionamento delle staffe rotanti Roemheld con lo scopo di migliorare la sicurezza dei processi operativi con sistemi di bloccaggio robusti e affidabili.
Le staffe rotanti idrauliche vengono impiegate per il bloccaggio di pezzi da lavorare i cui punti di bloccaggio devono rimanere liberi per il carico e lo scarico dell’attrezzatura. In questa versione senza corsa di rotazione, la staffetta ruota su di un piano e permette così il bloccaggio dei pezzi in nicchie o cavità anche di poco più alte della staffetta stessa, quindi difficilmente accessibili.
La staffa rotante senza corsa di rotazione è un cilindro a trazione a doppio effetto, nel quale una parte della corsa del pistone viene utilizzata per far ruotare lo stelo stesso senza una corsa assiale (tutte le altre staffe rotanti in gamma richiedono invece alcuni millimetri di corsa verticale per completare la rotazione).
Le caratteristiche principali della staffa rotante senza corsa di rotazione sono quindi:
Rotazione senza corsa assiale: questa staffa rotante è in grado di bloccare i pezzi in nicchie o cavità leggermente più alte della staffetta, sfruttando al massimo i minimi ingombri disponibili
Meccanismo di rotazione rinforzato: durante la rotazione, il meccanismo è ora in grado di resistere a una collisione della staffetta contro il pezzo da lavorare fino ad una pressione di 100 bar
Raschiatore FKM: assicura una elevata resistenza chimica in caso di impiego di emulsioni da taglio particolarmente aggressive
Dispositivi opzionali: sono disponibili opzionalmente controlli di posizione pneumatici o elettrici, così come un raschiatore metallico aggiuntivo per una maggiore protezione contro sfrido e liquido refrigerante
Caratteristiche:
● Diametro pistone da 38 a 60 mm
● Corsa di rotazione 0 mm
● Corsa di bloccaggio da 12 a 20 mm
● Forza nominale di bloccaggio (350 bar) da 6,1 a 24,7 kN
