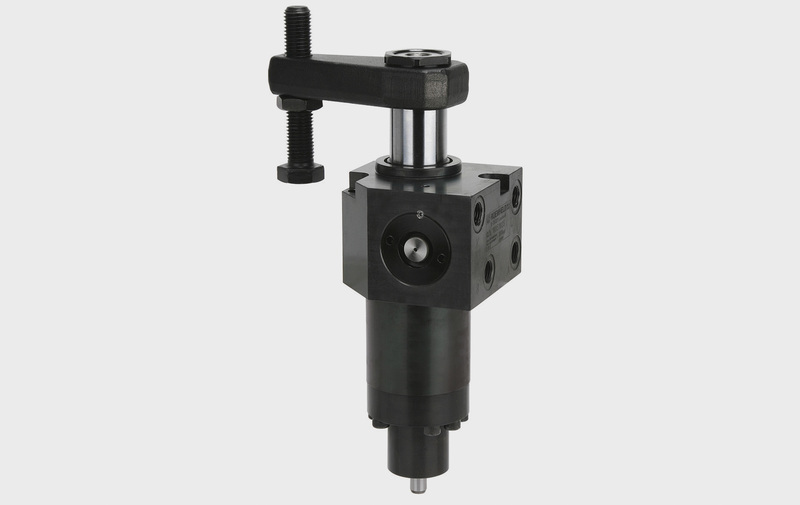

Staffa rotante irreversibile doppio effetto

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 03-2015


Staffa rotante con autobloccaggio dello stelo del pistone, flangia in alto, meccanismo di rotazione rinforzato, controllo di posizione opzionale, a doppio effetto.
Pressione massima di esercizio 250 bar.
Caratteristiche:
● Diametro pistone da 48 a 60 mm
● Corsa di rotazione da 13 a 16 mm
● Corsa di bloccaggio da 22 a 20 mm
● Forza nominale di bloccaggio (250 bar) da 11,3 a 17,6 kN
Vantaggi:
● Elevata sicurezza di processo
● Bloccaggio dello stelo pistone brevettato con autobloccaggio
● Meccanismo di rotazione rinforzato
● Controllo di posizione opzionale elettrico o pneumatico
● Costruzione compatta
● A scelta raccordi per tubi oppure canali forati
● Raschiatore FKM di serie
● Raschiatore metallico opzionale
