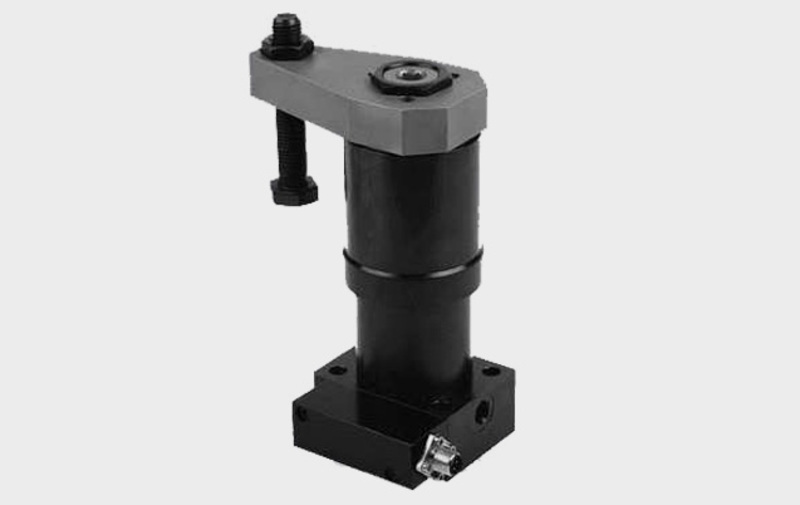

Staffa rotante con controllo induttivo di posizione

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 03-2015


Staffa rotante con meccanismo di rotazione rinforzato, flangia in basso, controllo induttivo di posizione, a doppio effetto.
Pressione massima di esercizio 500 bar.
Caratteristiche:
● Diametro stelo da 33,5 a 55,5 mm
● Corsa di rotazione da 13 a 18 mm
● Corsa di bloccaggio da 22 a 20 mm
● Forza nominale di bloccaggio (500 bar) da 17,8 a 42 kN
Vantaggi:
● Controllo induttivo della posizione della staffetta di bloccaggio
● Sistema elettrico integrato e pronto per il collegamento
● Finecorsa induttivo di prossimità protetto da calotta di protezione
● Unico raccordo a spina in comune
● Sicurezza contro i cortocircuiti
● Elevata sicurezza di processo
● Meccanismo di rotazione rinforzato
● Insensibilità a flussi volumetrici elevati
● Stelo pistone con protezione contro i trucioli
● Disponibilità di 2 tipi
● A scelta raccordo per tubi o flangia con O-ring
● Raccordo per aria di sbarramento
● Posizione di montaggio a scelta
