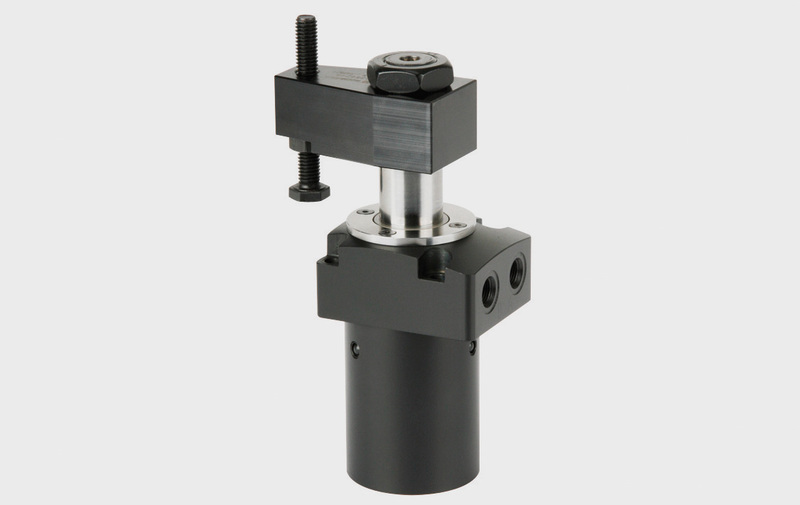

Staffa rotante a bassa pressione ROEMHELD B18500 con meccanismo di rotazione rinforzato, flangia in alto, controllo opzionale della posizione, a doppio effetto. Pressione massima di esercizio 70 bar oppure 120 bar. La tabella ROEMHELD B18510 non è quindi più attiva ed è sostituita dalla B18500.
A parità di ingombro si può avere il 70% di forza di bloccaggio in più semplicemente aumentando la pressione da 70 bar a 120 bar!
Per le staffe rotanti montate in canali forati, è possibile regolare il flusso d’olio tramite opportuni strozzatori, i quali possono rallentare il movimento di rotazione della staffa, così come consentire una miglior sincronizzazione dei diversi elementi.
Caratteristiche:
- Diametro pistone da 25 a 65 mm
- Corsa di rotazione da 8 a 19 mm
- Corsa di bloccaggio da 8 a 10 mm
- Forza nominale di bloccaggio (70 bar) da 2,35 a 16,1 kN
- Forza nominale di bloccaggio (120 bar) da 4,04 a 27,6 kN
Vantaggi:
- NUOVO! Controllo di posizione di bloccaggio e sbloccaggio integrato nel corpo della staffa (stesse dimensioni della variante senza controllo)
- Disponibile in 4 grandezze
- Forma compatta in parte ad incasso
- Elevata forza di bloccaggio a soli 70 bar
- NUOVO! Incremento di forza del 70% a 120 bar
- Meccanismo di rotazione rinforzato
- Tempo di bloccaggio molto breve
- Insensibilità a portate elevate
- Posizionamento predeterminato della staffetta
- Angolo di rotazione speciale realizzabile in modo semplice
- Raschiatore FKM di serie
- Raschiatore metallico opzionale
- Regolatori di flusso disponibili come accessorio
- Controllo di posizione pneumatico integrato per il tipo 185XP di serie
- Controllo di posizione elettrico per il tipo 185XQ disponibile come accessorio
- Posizione di montaggio a scelta
