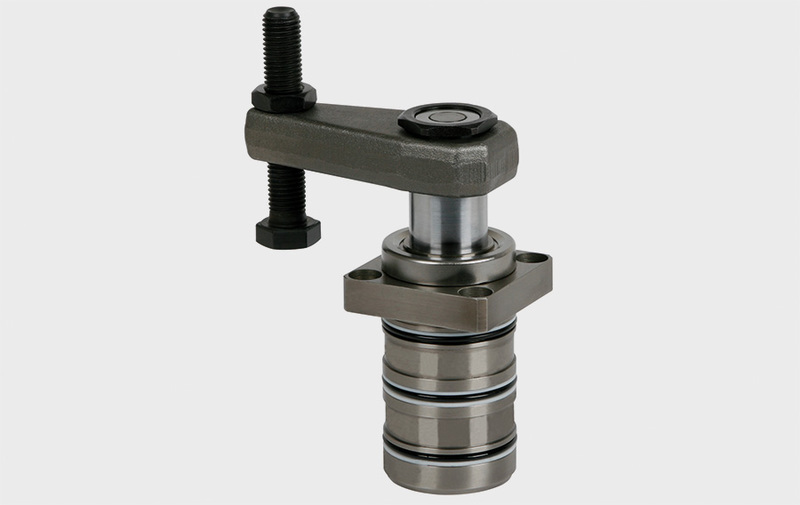

Staffa rotante a incasso senza filettatura

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 03-2021


Staffa rotante con sicurezza contro i sovraccarichi versione ad incasso, a doppio effetto.
Pressione massima di esercizio 500 bar.
Caratteristiche:
● Diametro pistone da 48 a 70 mm
● Corsa di rotazione da 7 a 12 mm
● Corsa di bloccaggio da 11 a 25 mm
● Forza nominale di bloccaggio (500 bar) da 7 a 41 kN
Vantaggi:
● Forma compatta
● Funzionamento a doppio effetto
● Carico e scarico dell’attrezzatura senza alcun impedimento
● Posizione di montaggio a scelta
● Corpo in parte ribassabile
● Lamatura per flangia del corpo realizzabile facilmente mediante fresatura perchè la flangia ha spigoli arrotondati
● Alimentazione di olio mediante canali forati
● Guarnizioni FKM di serie
● Raschiatore metallico per la protezione dello stelo pistone
