Staffa rotante compatta, forza elevata, flangia in basso, controllo posizione - versione 350 bar

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 07-2021

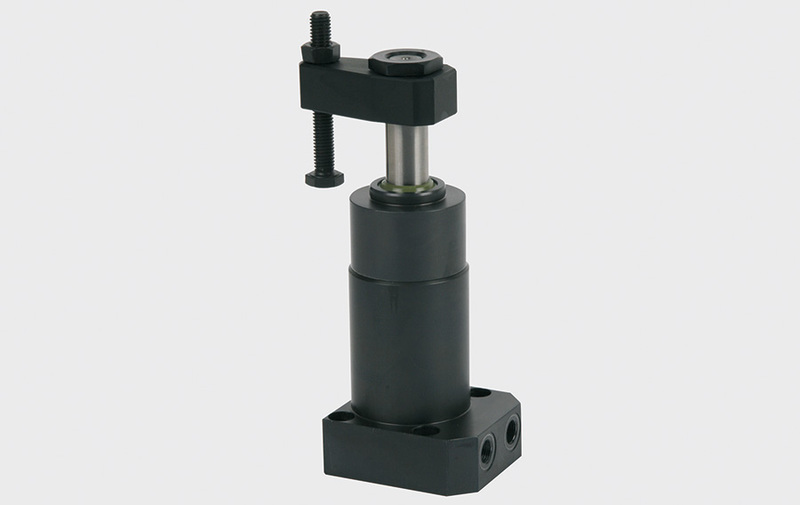

Staffa rotante con meccanismo di rotazione rinforzato, flangia in basso, controllo opzionale della posizione, a doppio effetto. Pressione massima di esercizio 350 bar.
Il controllo opzionale di posizione avviene tramite una valvolina pneumatica filettata, azionata dalla staffetta di bloccaggio. Tale valvola è selezionabile con 2 campi di intervento (2-9 o 2-10 mm) e può essere impiegata anche in soluzioni custom del Cliente.
Caratteristiche:
● Diametro pistone da 23 a 45 mm
● Corsa di rotazione da 11 a 21 mm
● Corsa di bloccaggio da 12 a 15 mm
● Forza nominale di bloccaggio (350 bar) da 7,5 a 27,5 kN
Vantaggi:
● Disponibile in 4 grandezze
● Forma compatta in parte ad incasso
● Elevata forza di bloccaggio anche con bassa pressione
● Meccanismo di rotazione rinforzato
● Insensibilità a portate elevate
● Indexaggio predeterminato della staffetta
● Angolo di rotazione speciale realizzabile in modo semplice
● Raschiatore FKM di serie
● Raschiatore metallico opzionale
● Lamature per viti ricopribili
● Controllo di posizione disponibile in 6 varianti
● Raccordi pneumatici ed idraulici integrati nella flangia
● Posizione di montaggio a piacere
