Ministaffa rotante doppio effetto

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 12-2010

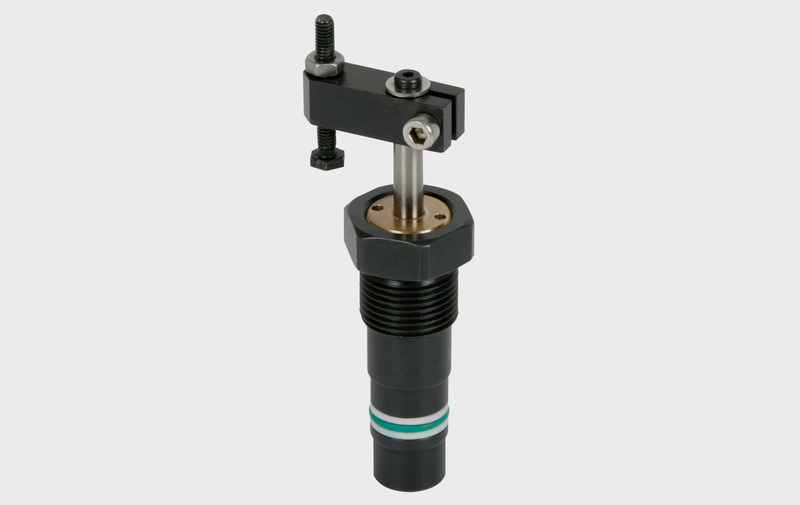

Mini-staffa rotante con meccanismo di rotazione rinforzato Versione con attacco filettato, a doppio effetto.
Pressione massima di esercizio 150 bar.
Caratteristiche:
● Diametro pistone 10 mm
● Corsa di rotazione 10 mm
● Corsa di bloccaggio 8 mm
● Forza nominale di bloccaggio (150 bar) 0,75 kN
Vantaggi:
● Ingombri minimi
● Funzionamento a doppio effetto
● Meccanismo di rotazione rinforzato
● Spinta massima di 0,75 kN a 150 bar
● Alimentazione olio mediante canali forati
● Alloggiamento per l’incasso disponibile per alimentazione tramite raccordi filettati
● Versione ad incasso tramite flangia di fissaggio come accessorio
● Semplice montaggio con staffetta di serraggio a sbalzo
● Disponibile staffa di bloccaggio per il bloccaggio con reazione
● Carico e scarico dell'attrezzatura senza alcun impedimento
● Posizione di montaggio a piacere
● Guarnizioni FKM di serie
● Non è richiesta alcuna manutenzione
