Elemento di bloccaggio a posizione variabile

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 10-2015

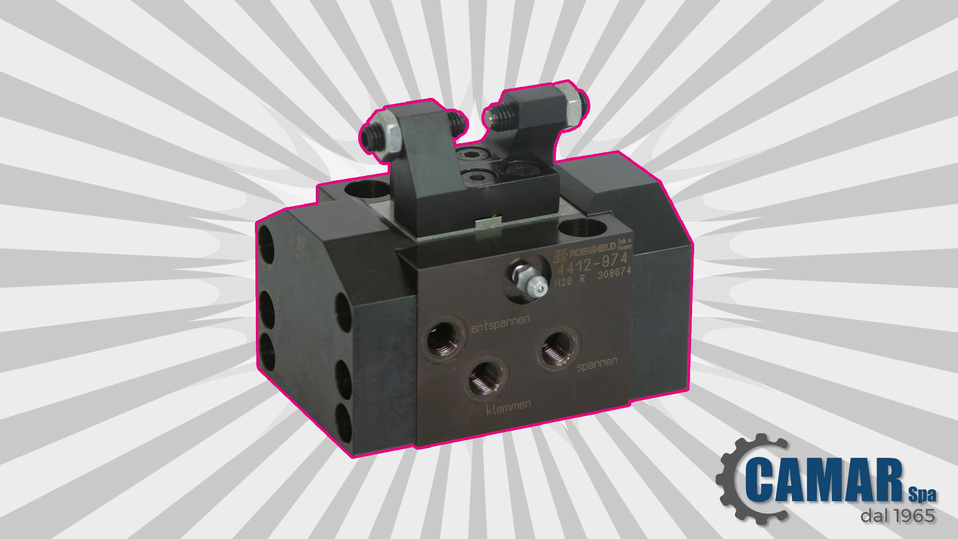

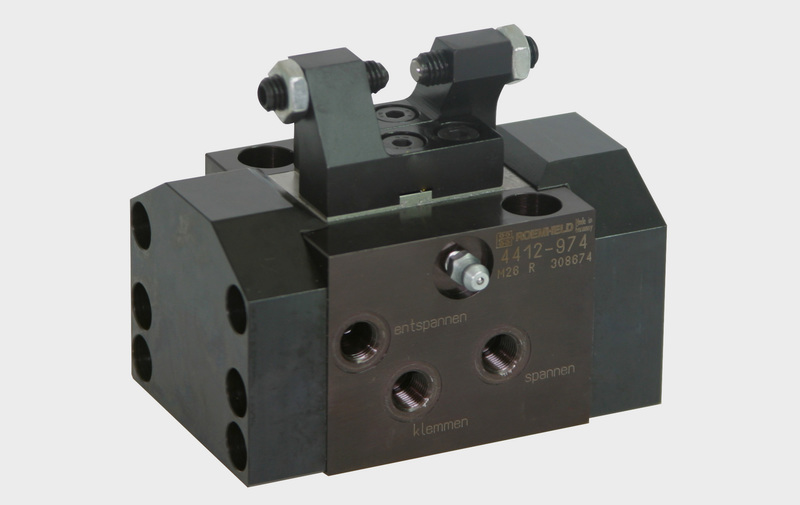

Elemento di bloccaggio a posizione variabile a doppio effetto, con raccordo separato per arresto in posizione. L'elemento di bloccaggio flottante unisce la funzionalità di una staffa rotante e di un irrigiditore, consentendo di bloccare saldamente parti di un pezzo la cui posizione sia incerta.
Pressione massima di esercizio 250 bar.
Caratteristiche:
● Diametro pistone 14 mm
● Corsa 6 mm (per ciascuna ganascia)
● Forza di bloccaggio (250 bar) 7 kN
● Forza di ritenuta (250 bar) 4 kN
Vantaggi:
● Elemento di bloccaggio compatto a 2 ganasce
● Idoneo per bloccaggi dall’esterno e dall’interno
● Ganasce facilmente adattabili
● Variabilità della posizione entro il campo di bloccaggio
● Adattabilità ad ampie tolleranze sul pezzo
● Minime forze di spostamento sul pezzo
● Assorbimento delle forze di lavorazione con qualsiasi direzione
● Azione di bloccaggio a doppio effetto
● Raccordo separato per il bloccaggio in posizione
● Possibilità di fissaggio su 4 lati
● Adduzione dell’olio attraverso raccordi filettati o canali prodotti mediante foratura
● Cursore di bloccaggio lubrificabile
