Cilindro idraulico con pistone autobloccante

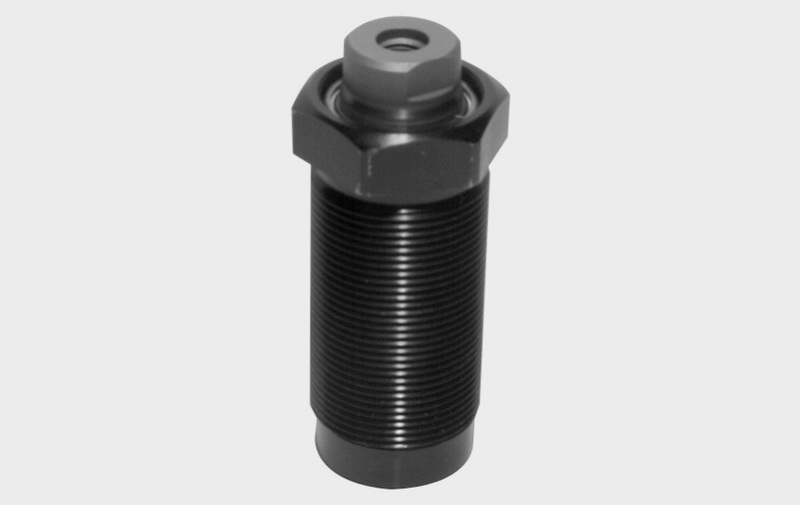

Cilindro idraulico con pistone autobloccante B1711, a semplice effetto con richiamo a molla.
I cilindri idraulici con pistone autobloccante sono cilindri di tipo tuffante a semplice effetto, analoghi per forma ai già ben affermati cilindri con corpo filettato di cui alla tabella B1.461. Il pistone è però così foggiato che all’applicazione della pressione subisce un allargamento e rimane impuntato entro il cilindro.
Pressione massima di esercizio 500 bar.
Caratteristiche:
● Diametro 20 mm
● Corsa 10 mm
● Carico ammesso (100 bar) 2 kN
● Carico ammesso (500 bar) 25 kN
Vantaggi:
● "Bloccaggio” ed “Irrigidimento antivibrante” con un elemento unico
● Forza di lavorazione ammessa fino a 5 volte maggiore della forza di serraggio
● Bloccaggio senza deformazioni del pezzo, data la forza di serraggio relativamente modesta, ma l’elevata forza di ritenuta
● Elementi idonei per il “bloccaggio flottante”
● 3 varianti del corpo del cilindro
● Il cilindro di tipo tuffante impedisce l’infiltrazione di liquidi nella camera della molla
● Possibilità di montaggio in linea a distanze molto ridotte
● Possibilità di realizzare attrezzature di bloccaggio senza tubazioni.
