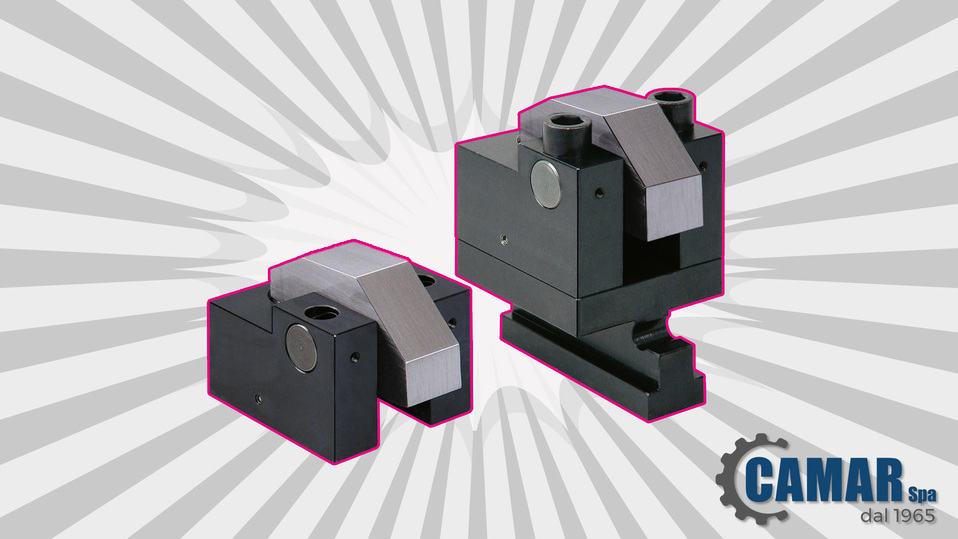

La staffa di bloccaggio angolare idraulica HILMA ROEMHELD WZ32206 a semplice effetto, con richiamo a molla ha una pressione d’esercizio max pari a 400 bar e una forza di bloccaggio da 19 kN e 78 kN.
La staffa di bloccaggio angolare offre numerosi vantaggi.
Vantaggi:
- Trasmissione ottimale della forza
- Struttura compatta
- Montaggio semplice
- Adatto per dimensioni minime dei bordi di bloccaggio
- Disponibilità di cava a T 18, 22, 28 e 36 mm
- Corsa totale 5,5 – 6 mm
- Non è necessaria una standardizzazione dello stampo con riferimento a larghezza e profondità
- Facilità di allestimento a posteriori (retrofit)
- Temperatura massima di lavoro 120°C
Il posizionamento della staffa di bloccaggio angolare avviene manualmente nelle cave a T dello slittone della pressa e/o della tavola della pressa.
Il bloccaggio avviene sul bordo di bloccaggio del pezzo tramite alimentazione del pistone con un fluido in pressione, mentre lo sbloccaggio si ha tramite forza della molla. La testa di bloccaggio può essere avvitata anche direttamente senza adattatore per cava a T e pertanto è ordinabile separatamente.
Grazie alla costruzione maneggevole e compatta singoli elementi di bloccaggio angolare sono particolarmente adatti in caso di spazio limitato e bordi di bloccaggio di piccole dimensioni.
