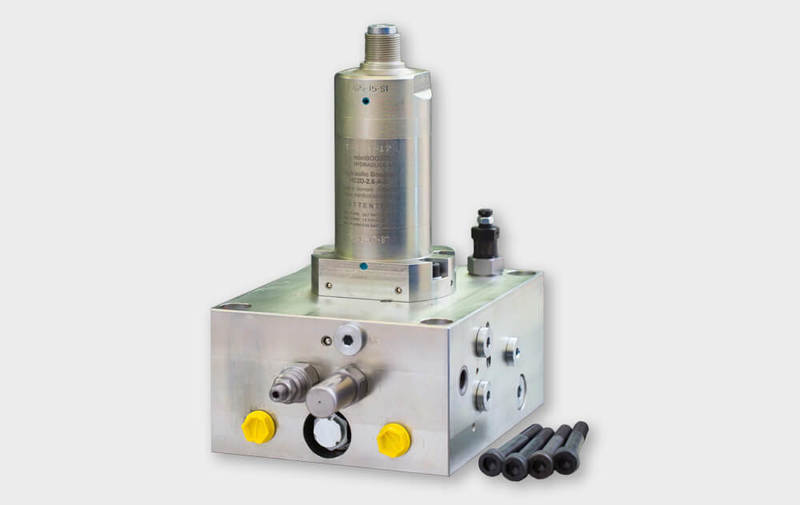

Sistema di moltiplicazione M-HC-029 (fino a 500 bar e 40 l/min)

Moltiplicatori - CAMAR S.p.A.

Il sistema di moltiplicazione in linea M-HC-029 è progettato per aumentare la pressione dalla pompa all'utenza finale. Agisce solo quando serve, risparmiando energia. Il sistema è dinamico, in quanto in grado di fornire una portata in alta pressione. Il sistema M-HC-029 è fornito con quattro fori di fissaggio tramite dadi. Le quattro connessioni sono collocate in modo logico, a coppie (IN e R, ovvero ingresso e ritorno, da un lato; H e Z, ovvero uscita in alta pressione e scarico, dall'altra) e in linea. Tutte le superfici sono zincate, per assicurare una buona protezione e una finitura superficiale adeguata. Le applicazioni tipiche prevedono sistemi mobili (motori, sistemi di sterzatura, tranciatrici, demolitori, cesoie), attrezzature per uso stradale, macchine per stampaggio a iniezione e presse. Si adatta a dispositivi in cui il raggiungimento di un picco di pressione potrebbe causarne l'arresto.
● Pressione massima in uscita 500 bar
● Pressione massima in ingresso 345 bar
● Portata massima in uscita 40 l/min
● Rapporti di moltiplicazione (i) da 1,5 a 9,0

Esempio di ordinazione:
● Pressione in uscita 500 bar
● Bypass di 40 l/min esterno, A
● Rapporto di moltiplicazione i per un uso statico o dinamico
● Connessione con raccordi BSPP
● Montaggio su flangia
Bisognerà distingere due casi, ovvero un uso statico, in cui si pressurizza un circuito già pieno d’olio, e uno dinamico, in cui un grosso cilindro deve compiere una corsa, come nel caso di macchine per il movimento terra. In base a questi presupposti la scelta dovrà avvenire in questo modo:
● Uso statico: scegliere un fattore di moltiplicazione i il più vicino possibile a quello calcolato (qui i = 2,8).
● Uso dinamico: scegliere un fattore di moltiplicazione i maggiorato circa del 60%rispetto a quello calcolato. Nel nostro esempio avremmoquindi i = 2,5 + 60%= 4,0. Questo accade per consentire il riempimento del cilindro evitando lo stallo del moltiplicatore (che ovviamente smaltisce portate minori a causa dell’aumento di pressione) e una sua eccessiva sollecitazione.
Codice di ordinazione STATICO: M-HC2D-029-1K40 equipaggiato con HC2D-2,8-A-D
Codice di ordinazione DINAMICO: M-HC2D-029-1K40 equipaggiato con HC2D-4,0-A-D
