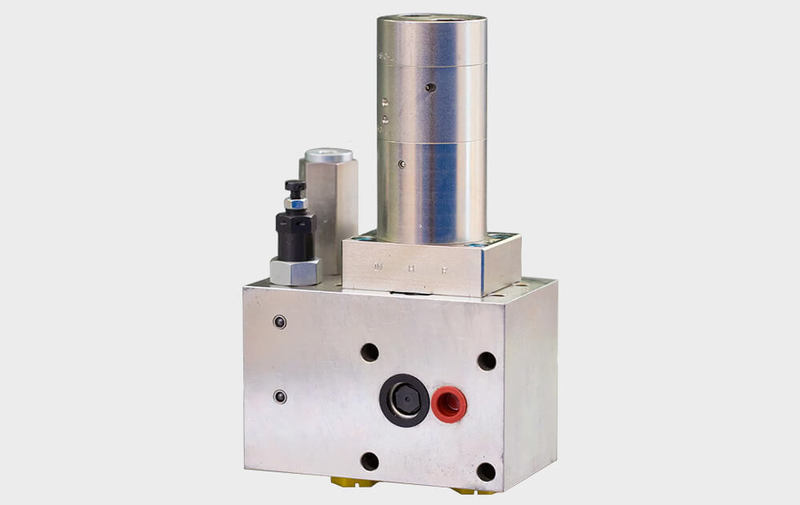

Sistema di moltiplicazione M-HC-011 (fino a 700 bar)

Moltiplicatori - CAMAR S.p.A.

Edizione 03-2019


Il sistema di moltiplicazione M-HC-011 in-linea è progettato per aumentare la pressione idraulica dalla pompa al carico di lavoro. Funziona solo quando è necessario, garantendo il massimo risparmio energetico. Il sistema è dinamico grazie al fatto che è in grado di fornire il flusso ad alta pressione per uso intermittente (< 10 min ciclo intermittente).
La funzione del sistema è semplice, ma geniale. L'olio idraulico è bypassato direttamente dalla pompa al carico di lavoro con la massima portata possibile. Quando la contropressione dell'utenza ha raggiunto un certo punto di taratura (vicino alla massima pressione della pompa) una valvola di sequenza si apre e invia l'olio al moltiplicatore, che aumenta la pressione. Il passaggio tra la massima pressione della pompa e l'alta pressione avviene senza alcun intervento da parte dell'utente e garantisce che il carico di lavoro in tutti i momenti sia inviato alla velocità massima in relazione all'alta pressione necessaria.
Una valvola limitatrice è stata installata per il controllo della pressione massima ammissibile che il sistema può produrre, consentendo che il moltiplicatore produca il più alto flusso possibile all'alta pressione prefissata.

Facile installazione
Il sistema M-HC-011 viene fornito con 4 fori di montaggio passanti, mentre i raccordi di adduzione olio sono posizionati logicamente a coppie ed allineate l'una all'altra nel blocco di bypass. Tutte le superfici sono galvanizzate per una buona protezione e per una finitura di pregio.

Applicazioni tipiche
I sistemi di moltiplicazione sono estremamente versatili e trovano impego in sistemi mobili (motori, sistemi di sterzatura, cutters, crushers, pinze), macchine per lo stampaggio, macchine ove il raggiungimento della massima pressione potrebbe provocarne l'arresto a causa del picco di utilizzo.
