Mini elemento di bloccaggio compatto a leva snodata

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 04-2017

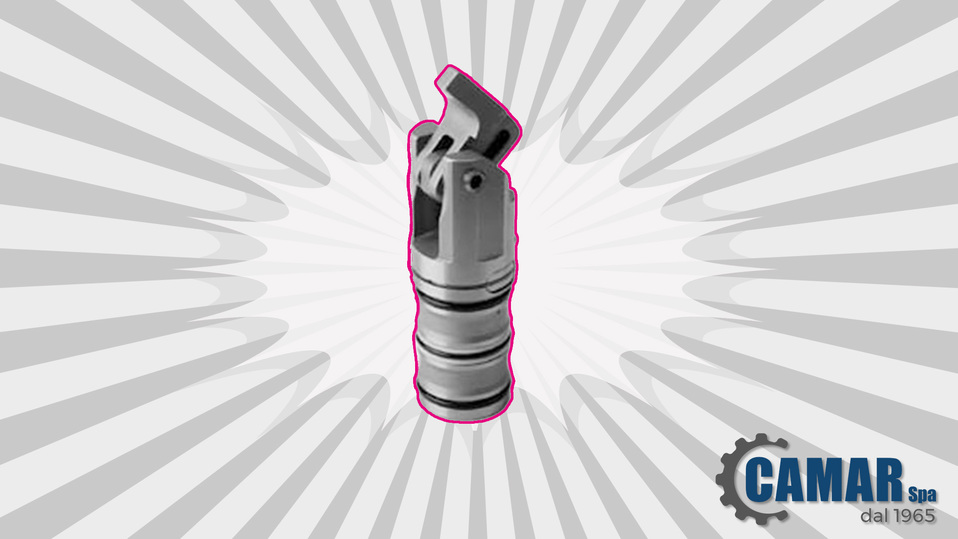

Mini elemento di bloccaggio compatto con leva snodata, versione a incasso, forza di bloccaggio 1,3 kN, a doppio effetto. Pressione massima di esercizio 200 bar.
Questo minicilindro compatto permette di bloccare pezzi in nicchie minime, agevolando inoltre il carico e lo scarico del pezzo grazie alla rotazione completa della leva di bloccaggio. In questo modo la superficie da lavorare risulta la più ampia possibile, rendendo questo sistema di bloccaggio estremamente allettante. Pur essendo minuscolo, la forza di bloccaggio risulta molto elevata. Questo minicilindro unico nel suo genere permette di realizzare soluzioni di bloccaggio che altri staffaggi, molto più grandi, non consentirebbero.
Caratteristiche:
● Diametro pistone 14 mm
● Corsa utile 5 mm
● Forza nominale con leva standard (200 bar) 1,3 kN
Vantaggi:
● Dimensioni minime (Ø del corpo soli 22 mm)
● Corpo parzialmente incassato
● Montaggio con ingombro minimo tramite sistemadi fissaggio brevettato
● Corpo orientabile di 360°
● Montaggio senza tubi
● Bloccaggio del pezzo senza forze trasversali
● Leva di bloccaggio di larghezza contenuta
● Bordo raschiante metallico
● Posizione di montaggio a piacere
● Elevata forza di bloccaggio di oltre 100 kg a 200 bar
