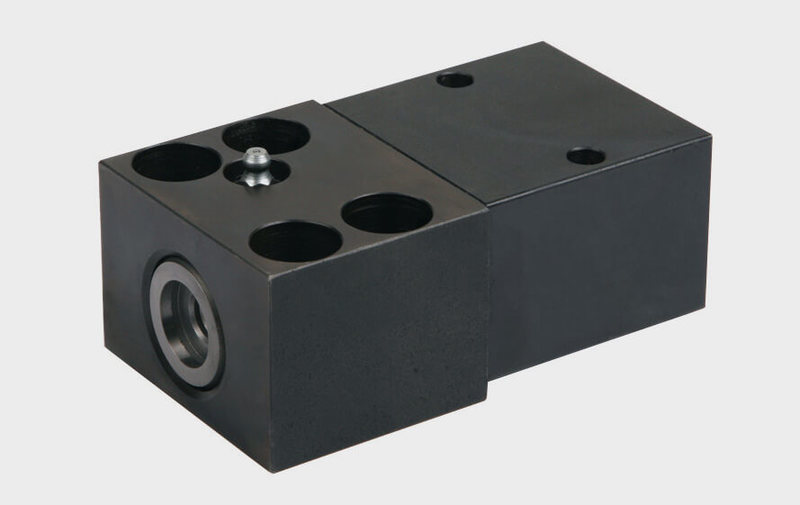

Cilindro a basetta con stelo guidato

Sistemi di bloccaggio - CAMAR S.p.A.

ARTICOLO A RICHIESTA DAL 01/08/2023

Cilindro a basetta con stelo guidato. Pressione massima: in estensione 500 bar con cilindro acciaio, 350 bar con cilindro alluminio in retrazione 350 bar per tutte le versioni.
Caratteristiche:
● Diametro pistone da 25 a 63 mm
● Corsa da 20 a 63 mm
● Forza di serraggio, stelo passante e corpo guida (500 bar) da 20,6 a 152 kN
● Forza di serraggio, cilindro in acciaio con stelo guidato (500 bar) da 24,5 a 156 kN
● Forza di serraggio, cilindro in acciaio con stelo guidato (350 bar) da 17,1 a 109,2 kN
Vantaggi:
● Possono essere forniti 4 tipi con corse diverse
● 3 varianti del cilindro a basetta con oppure senza controllo della posizione
● Guarnizioni in FKM di serie
● Temperatura max. ammessa a seconda della versione fino a 150 °C
● Controllo della posizione fino a 120 °C di temperatura ambiente (ved. Accessori)
● Netta separazione delle funzioni di “guida” e di “generazione della forza”
● Perno di bloccaggio in grado di sopportare elevate forze trasversali
● Perno di bloccaggio lubrificabile
● Pistone del cilindro protetto dal corpo di guida
● Corpo di guida protetto da un robusto raschiatore
● La distanza del cilindro a basetta dalla zona d’azione ne consente l’impiego anche in condizioni severe, per esempio attrezzature di saldatura
● Raccordi idraulici e controllo di posizione trasferibili da destra a sinistra.
Questo prodotto risulta attualmente a richiesta.
