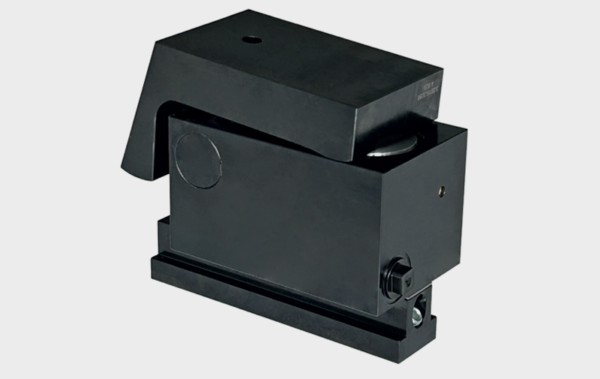

CAMAR S.p.A., Distributore Generale Esclusivo per l’Italia dei prodotti ROEMHELD / HILMA / STARK, annuncia la disponibilità della nuova staffa di bloccaggio angolare idraulica WZ32207, progettata per garantire bloccaggio sicuro, trasmissione ottimale della forza e ingombri ridotti, anche in presenza di bordi di serraggio di piccole dimensioni.
La WZ32207 è un cilindro a semplice effetto con richiamo a molla, ideale per applicazioni su macchine e impianti, in particolare per il bloccaggio su tavola pressa e slittone, anche con spazi limitati. Rispetto al predecessore, serie WZ32206, si presenta come un elemento completamente riprogettato e ottimizzato.
Una soluzione pensata per bordi di serraggio piccoli e spazi ridotti
Nelle applicazioni moderne di stampaggio e formatura, il layout macchina e la geometria dello stampo impongono sempre più spesso vincoli di spazio.
La staffa angolare WZ32207 nasce proprio per questo: consente un utilizzo ottimale con bordi di serraggio ridotti, mantenendo una struttura compatta e un montaggio semplice.
Vantaggi principali della staffa angolare WZ32207
Tra i plus più rilevanti della nuova staffa angolare:
-
Utilizzo ottimale con bordi di serraggio di piccole dimensioni
-
Può essere impiegata sia sul bordo di bloccaggio sia sulla feritoia di bloccaggio
-
Trasmissione ottimale della forza
-
Struttura compatta
-
Montaggio semplice
-
Disponibile per cave a T 18, 22 e 28 mm
-
Non è necessaria la standardizzazione dello stampo per larghezza e profondità

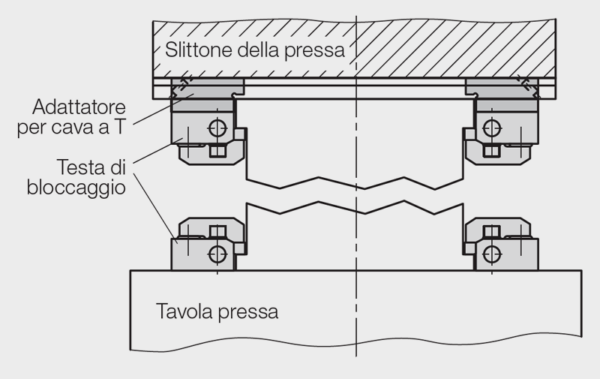

Applicazioni: tavola pressa e slittone
Gli elementi di bloccaggio angolare come la staffa WZ32207 vengono impiegati per il bloccaggio e serraggio su presse di stampaggio lamiera, in particolare su:
- tavola pressa
- slittone della pressa
- bloccaggio del bolster o di altri elementi accessori
Grazie alla costruzione compatta e maneggevole, è particolarmente adatta quando lo spazio è limitato e i bordi di bloccaggio non consentono l’impiego di sistemi tradizionali più ingombranti.
Funzionamento: cilindro a semplice effetto con richiamo a molla
L’installazione e l’utilizzo sono pensati per rendere rapide le operazioni:
-
posizionamento manuale nelle cave a T dello slittone e/o della tavola pressa
-
bloccaggio sul bordo stampo tramite alimentazione del pistone con fluido in pressione
-
sbloccaggio automatico tramite forza della molla
Dati tecnici principali
La WZ32207 lavora con:
- pressione massima di esercizio: 185 bar
- forza di bloccaggio: 40 / 60 / 100 kN
- temperatura ambiente massima: 120 °C
- corsa totale: 4 mm (corsa di bloccaggio effettiva 2,3 mm)
Le grandezze disponibili permettono di coprire più esigenze applicative, dalla configurazione compatta a quelle che richiedono maggiori forze di serraggio.

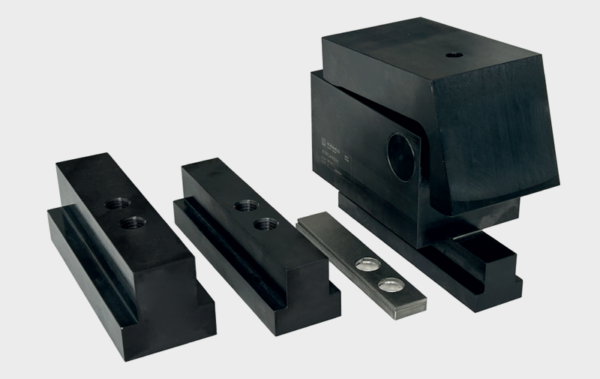

Modularità: testa di bloccaggio + adattatore per cava a T
La WZ32207 è configurabile in funzione dell’impianto, poiché la testa di bloccaggio può essere combinata con diversi adattatori per cave a T (18 / 22 / 28 mm) a seconda della dimensione richiesta.
Inoltre, la testa può essere fissata anche direttamente senza adattatore, ed è quindi ordinabile anche separatamente, garantendo flessibilità in retrofit o su configurazioni custom.
Accessori consigliati per cambio stampo
Per semplificare ulteriormente la manipolazione durante il cambio stampo, sono disponibili accessori dedicati come:
- raccordo girevole a L (G 1/4) — pressione massima 400 bar
- supporto tubo flessibile in Delrin
- tubi flessibili idraulici alta pressione già montati e pronti per il collegamento
Richiedi maggiori informazioni
Vuoi integrare la nuova staffa angolare idraulica WZ32207 su tavola pressa o slittone, o valutarla per un progetto di efficientamento del cambio stampi? Contattaci!
