Esempi applicativi modulog

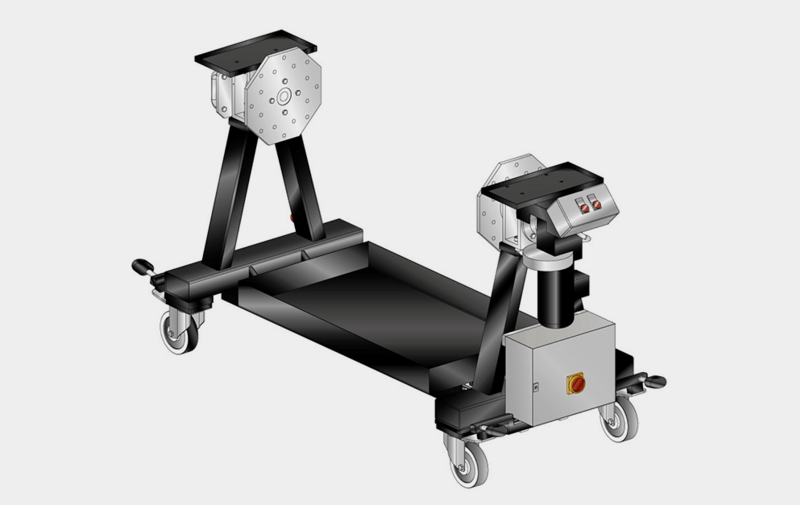

Applicazione speciale con un carrello a passo lungo, dotato di strutture ad altezza fissa per ospitare due moduli di rotazione collocati ad un'altezza fissa. La rotazione è coordinata da un opportuno modulo di comando elettrico.

Il sistema di controllo standard permette di coordinare la movimentazione di 4 colonne elettriche in modo sincronizzato. In questo esempio è presente anche un pulsante di emergenza per l'arresto immediato.

Il carrello con passo lungo ospita una colonna rinforzata (modello Strong) ad azionamento idromeccanico, mentre la colonna porta sulla sommità una struttura con profili in alluminio per ospitare componentistica specifica per l'applicazione del Cliente.

Una colonna rinforzata modello Strong è fissata su una piastra di base. La colonna è azionata elettricamente tramite pedali per il movimento sali/scendi, mentre il rotatore indexato ad asse verticale viene sbloccato con un pedale.

La manipolazione di pezzi ingombranti e voluminosi come i sedili per auto viene ampiamente facilitata dalle combinazioni di moduli di sollevamento e di rotazione.

Un classico carrello con portata di 200 kg e la colonna di sollevamento Shop Floor permettono di realizzare un'applicazione semplice, ma utile a movimentare utensili o particolari che richiedano specifiche attrezzature di montaggio.

La colonna Shop Floor viene in questo casa dotata di piastra di supporto e un modulo di rotazione ad asse verticale. Entrambe gli elementi vengono comandati da interruttori a pedale, in modo da lasciare libere le mani dell'operatore durante la movimentazione.

In questo caso sono state selezionate due colonne Shop Floor ad azionamento elettrico e sincronizzato, collegate ad un ponte rotante sul suo asse orizzontale e dotato di opportuno contrappeso per mantenere il baricentro del sistema entro la superficie d'appoggio. Le due movimentazioni vengono eseguite tramite telecomandi.

Un modulo Twin Strong poggia su una base d'appoggio in acciaio, facilmente trasportabile tramite golfari. Un modulo di rotazione rinfozato orizzontale permette di manipolare pezzi voluminosi anche con sbalzi importanti in condizioni di sicurezza.

Un modulo Twin Strong poggia su una base d'appoggio in acciaio, trasportabile tramite golfari. Un modulo di rotazione rinfozato orizzontale permette di manipolare pezzi voluminosi anche con sbalzi importanti in condizioni di sicurezza. Il gruppo di comando della rotazione e del sollevamento della colonna è collocato su un elemento separato, che ospita i due telecomandi.

Un carrello da 200 kg sostiene una tavola in legno personalizzata, dotata di rullini di scorrimento e fermi di arresto per particolari non troppo voluminosi. La colonna è una Shop Floor elettrica ed è dotata di telecomando e alimentazione a batteria.

Un carrello da 600 kg di portata sostiene una colonna Shop Floor con azionamento elettrico a batteria, con controllo tramite telecomando manuale. E' possibile installare un qualsiasi modulo o supporto del Cliente.

Un carrello da 200 kg di portata sostiene una colonna Shop Floor con azionamento a pedale. Un robusto piano in legno fornisce un piano d'appoggio solido e utilizzabile anche per la movimentazione del carrello stesso

Una colonna elettrica Shop Floor dotata di telecomando ad azionamento manuale è il sistema entry-level più classico per approcciarsi al mondo modulog. E' possibile utilizzare sia un modulo di comando con alimetazione elettrica da rete o a batteria, per installazione in posizioni non raggiunte dall'elettricità o su carrello.

Una colonna Shop Floor è dotata di comando elettrico a pedale per l'innalzamento e l'abbassamento, con alimentazione da rete elettrica. Un modulo pneumatico permette l'indexaggio del piano in legno, che viene bloccato in posizione da un apposito pistone pneumatico.

Due colonne Strong con azionamento elettrico sincronizzato permettono di realizzare un robusto tavolo da lavoro con altezza variabile e solido piano di lavoro in legno. Il modulo di comando tramite telecomando lavora con collegamento da rete elettrica. E' inoltre disponibile un ulteriore modulo elettrico, realizzato tramite gli attuatori lineari serie RA600, per il ribaltamento del piano di lavoro.
