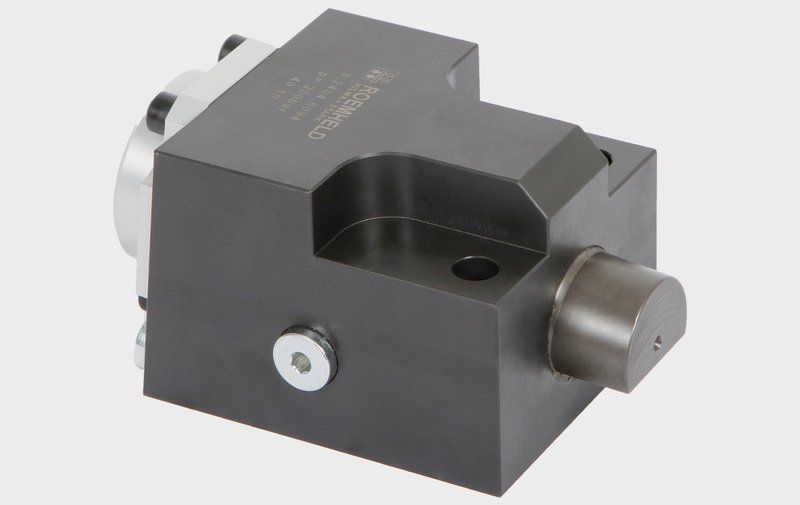

Elemento a cuneo per bordo diritto - Tipo A (forza assiale) - Bloccaggio a molla

Sistemi di bloccaggio - CAMAR S.p.A.

Edizione 12-2018


Elementi di bloccaggio a cuneo per stampi con bordo di bloccaggio diritto a semplice effetto, bloccaggio con forza della molla e sbloccaggio idraulico, con e senza controllo di posizione, forza massima di esercizio da 25 a 120 kN.
Pressione massima di eservizio 200 bar.
Il cilindro a cuneo per stampi con bordo di bloccaggio diritto Hilma offre numerosi vantaggi:
● Bloccaggio sicuro degli stampi con bordo di bloccaggio diritto
● Elevata sicurezza di esercizio tramite  bloccaggio con forza della molla e con  controllo di posizione induttivo e ottico
● Controllo di posizione a scelta a sinistra  e a destra
● Elemento di bloccaggio autobloccante
● Dimensioni in base alle direttive Euromap
● Nessuna inclinazione del bordo di bloccaggio necessaria
● Altezze del bordo di bloccaggio variabili (piastre distanziali)
● Tolleranza dell’altezza del bordo di bloccaggio± 0,5 mm
● Per lo sbloccaggio è sufficiente la pressione del sistema idraulico della macchina di 160 bar
● Struttura molto robusta e compatta
● Corpo con rivestimento inossidabile
● Possibilità di collegamento flessibile tramite 4 raccordi idraulici
