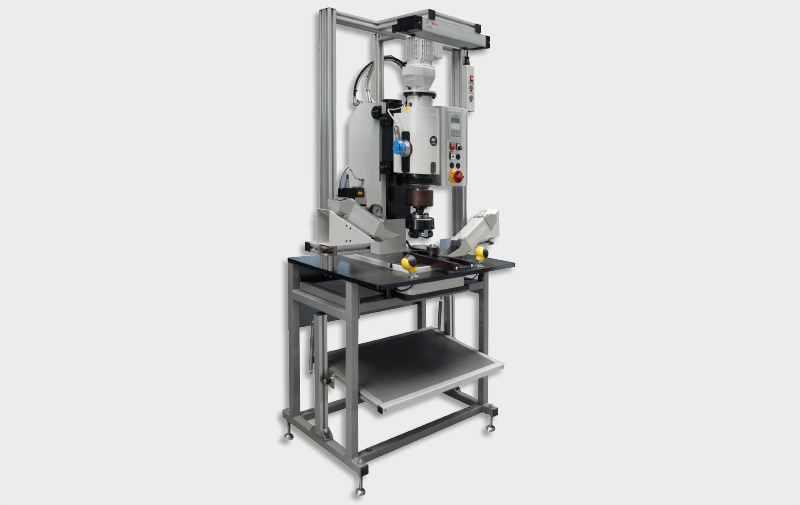

Rullatrici

Dispositivi di assemblaggio - CAMAR S.p.A.

La FMW Friedrich realizza unità e macchine rullatrici idrauliche o elettromeccaniche, dotate di controllore di processo NietControl 3. Le testine di rullatura sono utilizzate per la bordatura di cuscinetti in alloggiamenti in cui devono essere soddisfatti particolari requisiti di resistenza, tenuta e assenza di trucioli.
A seconda dell'applicazione, si utilizzano rulli fissi o regolabili che possono essere disposti verticalmente o orizzontalmente. Le teste di rullatura possono essere dotate di due o più rulli.
Le rullatrici consentono di eseguire operazioni di assemblaggio ove le normali ribaditrici radiali o ribaditrici orbitali non siano in grado di effettuare la lavorazione, ad esempio a causa di diametri molto grandi, requisiti di forza contenuti, necessità di rispettare tolleranze più rigorose. Le macchine rullatri, o unità rullatrici nel caso di integrazione su isole automatiche, sono sempre associate al controllore di processo NietControl 3 per poter garantire un controllo assoluto della qualità durante le lavorazioni.
La rullatrice è una macchina che viene sviluppata specificatamente per una data applicazione, quindi è giustificata da volumi di produzione mediamente elevati.
La possibilità di realizzare macchine rullatrici elettriche, così come unità rullatrici elettriche, fa sì che particolari molto voluminosi possano essere processati risparmiando tempo nei momenti non strettamente funzionali della lavorazione, ovvero la corsa di avvicinamento e allontamento. La sensoristica integrata, inoltre, consente di sfruttare anche momenti intermedi di traslazione per avviare il movimento di elementi accessori durante la traslazione del mandrino di rullatura.

Esistono 3 grandezze standard:
● VR2xx con NE21X (forza idraulica fino a 12 kN, corsa massima 80 mm)
● VR5xx con NE51X (forza idraulica fino a 40 kN, corsa massima 72 mm)
VRY3xx con servounità YE32X (forza elettromeccanica fino a 18 kN, corsa massima 300 mm, estendibile a 500 mm)
