Elemento di bloccaggio compatto a leva snodata

Sistemi di bloccaggio - CAMAR S.p.A.

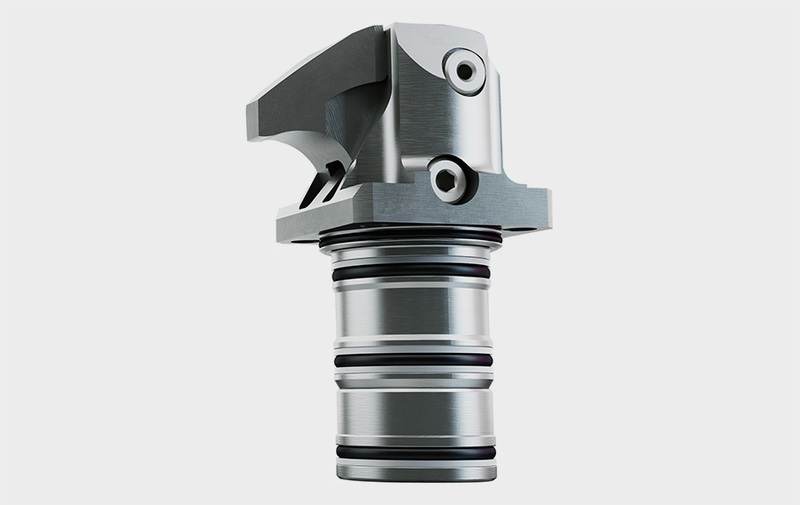

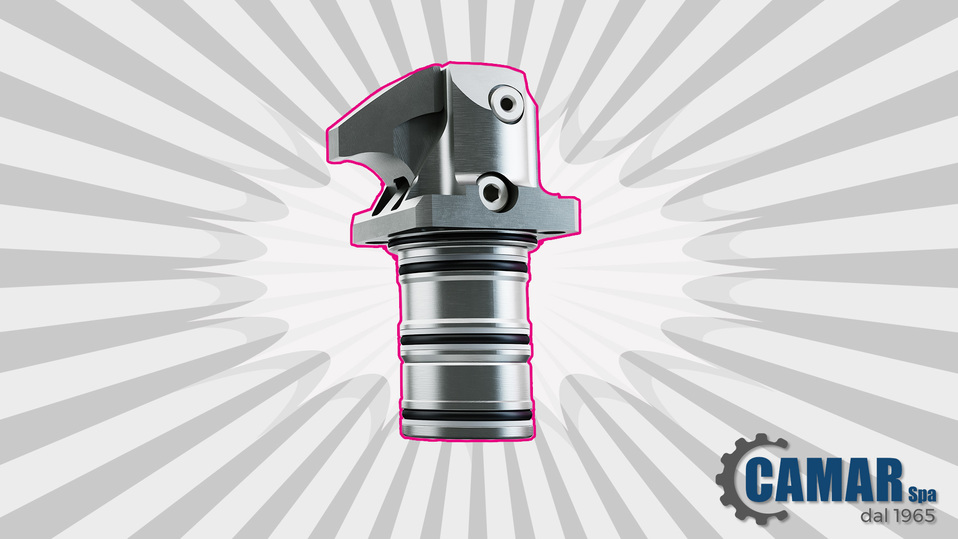

Elemento di bloccaggio compatto B1827 con leva snodata, versione a incasso, controllo di posizione opzionale pneumatico, a doppio effetto. Pressione massima di esercizio 250 bar.
Questo cilindro compatto permette di bloccare pezzi in nicchie minime, agevolando inoltre il carico e lo scarico del pezzo grazie alla rotazione completa della leva di bloccaggio. In questo modo la superficie da lavorare risulta la più ampia possibile, rendendo questo sistema di bloccaggio estremamente allettante.
Caratteristiche:
● Diametro pistone da 18 a 33 mm
● Corsa utile da 4,5 a 8 mm
● Forza nominale con leva standard (250 bar) da 2,5 a 10,5 kN
Vantaggi:
● Ingombri minimi
● Corpo parzialmente incassato
● Montaggio senza tubi
● Bordo raschiante metallico per stelo pistone
● Leva di bloccaggio in grado di inserirsi in nicchie ristrette
● Bloccaggio del pezzo senza forze trasversali
● Carico e scarico dell'attrezzatura di bloccaggio senza alcun impedimento
● Leva di bloccaggio lunga adattabile al pezzo
Leva di bloccaggio universale per esecuzioni personalizzate dal Cliente
● Posizione di montaggio a piacere
● Estrema robustezza, principio delle staffe rotanti, ma con assi orizzontali
● Possibilità di controllo posizione di bloccaggio o sbloccaggio
