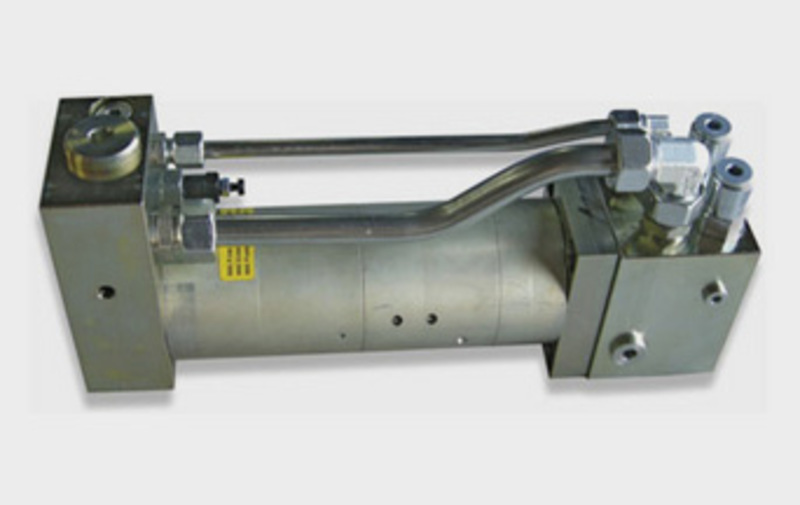

Sistema di moltiplicazione M-HC6 (fino a 500 bar)

Moltiplicatori - CAMAR S.p.A.

Il sistema di moltiplicazione M- HC6 può essere eseguito su misura per adattarsi alle diverse applicazioni con le seguenti opzioni. E' basato sul sistema di moltiplicazione HC6.
M- HC6-001
Una variante progettata per essere flangiata direttamente sul cilindro ad alta pressione. Fornito con 2 raccordi supplementari Pompa P1 e Serbatoio T1 (raccordi 3/8” BSPP)
M- HC6-002
Una variante progettata per essere flangiata direttamente sul cilindro ad alta pressione. Fornito con 2 raccordi supplementari Pompa P1 e Serbatoio T1 (raccordi 1/2” BSPP)
M- HC6-003
Una variante con un raccordo ad alta pressione da ½” BSPP per montaggio con tubo rigido o tubo flessibile.
M- HC6-004
Una variante con un raccordo ad alta pressione da ½” BSPP per montaggio con tubo rigido o con tubo flessibile ed una valvola limitatrice di pressione sul lato ad alta pressione, per eliminare i picchi di pressione critici provenienti dal cilindro ad alta pressione.
Esempio di ordinazione:
● Pressione in ingresso 200 bar
● Pressione in uscita 500 bar
● Bypass di 100 l/min esterno, A
● Connessione con raccordi BSPP 1/2"
● Montaggio su tubazione
Codice di ordinazione: M-HC6-003-2,5-A-1
