STARK.airtec

30 agosto 2022

Il sistema di bloccaggio a punto zero STARK.airtec è un dispositivo a punto zero che, nonostante le dimensioni ridotte, è in grado di sviluppare forze di bloccaggio elevate. La costruzione robusta e compatta permette l’applicazione nei contesti più disparati

Il sistema airtec viene proposto in diverse forme e dimensioni. Oltre alle versioni standard con design modulare e da incasso, la serie STARK.airtec comprende anche bloccaggi a punto zero con unità elettronica di interrogazione integrata.
Il sistema di bloccaggio e sbloccaggio pneumo-meccanico garantisce una tenuta elevata e sicura, mantenendo il punto zero con forze fino a 20 kN.

Caratteristiche del sistema a punto zero STARK.airtec

STARK.airtec è un dispositivo di bloccaggio rapido pneumo-meccanico che permette l’inserimento immediato e garantisce la massima tenuta senza dispendio di energia. Per il bloccaggio e lo sbloccaggio necessita semplicemente di un raccordo pneumatico con pressione di 5 – 10 bar.
STARK.airtec può essere impiegato nella lavorazione con o senza asportazione di trucioli, così come nelle applicazioni di automazione, quali la realizzazione di maschere di saldatura.
Grazie al bloccaggio meccanico STARK.airtec è particolarmente adatto come pinza di presa per robot nella tecnica dell’automazione. Il ridotto tempo di bloccaggio (circa 0,2 secondi) favorisce l'impiego come elemento costruttivo nelle linee di produzione.
STARK.airtec è disponibile come modulo oppure per il montaggio a incasso, ove il prodotto deve essere montato in una sede opportunamente realizzata (informazioni dettagliate sono disponibili nelle specifiche tabelle di catalogo).
Sono disponibili versioni con precisione di ripetibilità e di sistema più o meno elevate, in base alla specifica applicazione.
E’ possibile monitorare lo stato del punto zero tramite i sensori integrati, capace di trasmettere le informazioni tramite protocollo IO Link, oppure con segnali digitali. L’elettronica controlla la condizione di bloccaggio e sbloccaggio, ma anche quella di “incertezza” legata ad un bloccaggio non corretto (le ganascette sono in posizione, ma il perno non viene rilevato).

Vantaggi del sistema a punto zero STARK.airtec

Il sistema airtec offre numerosi vantaggi, grazie alle sue caratteristiche eccezionali
● minima richiesta di manutenzione, con intervalli di manutenzione spinti a 2.000.000 di cicli
● ampia gamma di dimensioni
● forza di bloccaggio 20 kN, ritenuta 55 kN
● pronto per l’Industria 4.0
● sbloccaggio pneumatico a soli 5 bar
● tempo di bloccaggio/sbloccaggio di soli 0,2 secondi
● costruzione a modulo, per un facile montaggio, oppure a incasso
● vasta gamma di accessori e nippli di bloccaggio

Gamma del sistema a punto zero STARK.airtec

Nutrita gamma di articoli standard, con la possibilità di spingersi fino a 155 mm di diametro e avere forme speciali per il bloccaggio su singolo sistema a punto zero, con perno di indexaggio.

STARK.airtec D100 a incasso

Airtec D100 Modulo/incasso

● forza di bloccaggio 20 kN
● forza di ritenuta 55 kN
● sbloccaggio a partire da 5 bar
● pressione massima 10 bar

STARK.airtec D100 tornado

Airtec D100 Tornado

● forza di bloccaggio 20 kN
● forza di ritenuta 55 kN
● sbloccaggio a partire da 5 bar
● pressione massima 10 bar
● soffiaggio

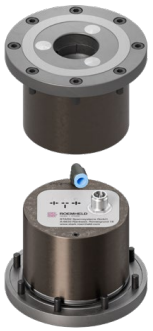

STARK.airtec D100 query

Airtec D100 Query

● forza di bloccaggio 20 kN
● forza di ritenuta 55 kN
● sbloccaggio a partire da 5 bar
● pressione massima 10 bar
● controllo dello stato

STARK.airtec G0800 a incasso

Airtec G080 Modulo/incasso

● forza di bloccaggio 20 kN
● forza di ritenuta 55 kN
● sbloccaggio a partire da 5 bar
● pressione massima 10 bar
● forma quadrata

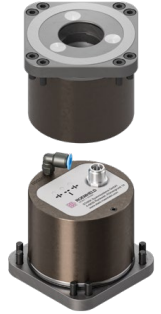

STARK.airtec G080 query

Airtec G080 Query

● forza di bloccaggio 20 kN
● forza di ritenuta 55 kN
● sbloccaggio a partire da 5 bar
● pressione massima 10 bar
● forma quadrata
● controllo dello stato

Ulteriori informazioni e dati tecnici sul sistema STARK.airtec e sui sistemi a punto zero Stark sono disponibili sul sito della CAMAR S.p.A.: i nostri tecnici saranno lieti di darvi supporto, non esitate a contattarci!
